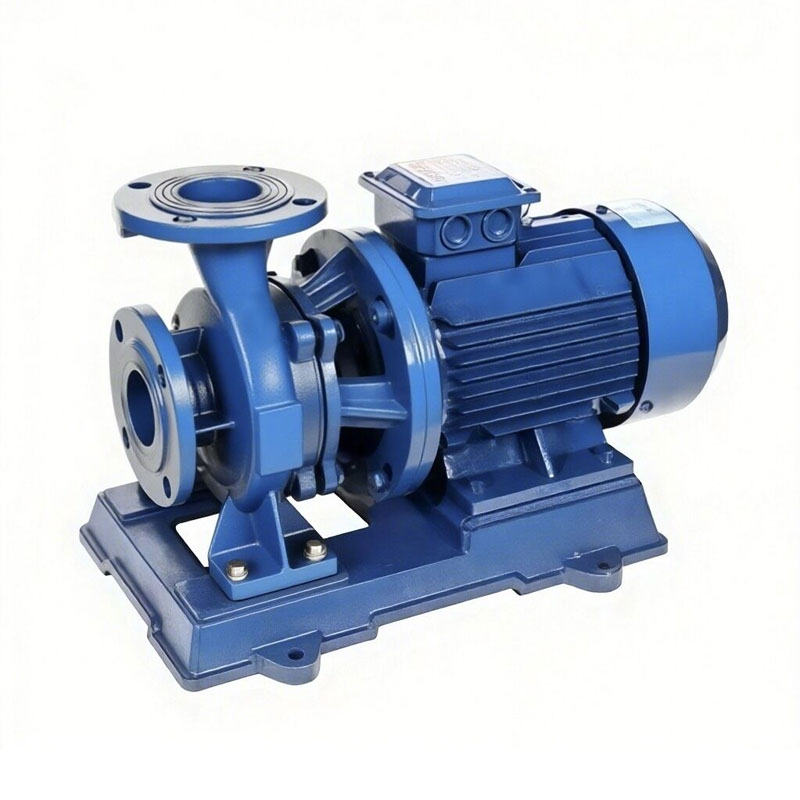

இரும்பு கிடைமட்ட குழாய் பம்ப்

ஷாங்காய் கிரீடங்கள் பம்ப் உற்பத்தி நிறுவனம், லிமிடெட் பல்வேறு நீர் விசையியக்கக் குழாய்களை வடிவமைத்தல், உற்பத்தி செய்தல் மற்றும் விற்பனை செய்வதில் சிறந்து விளங்குகிறது. எங்கள் வார்ப்பிரும்பு கிடைமட்ட பைப்லைன் பம்ப் ஐஎஸ்ஓ தரங்களை பூர்த்தி செய்கிறது, இது அதிக செயல்திறன் மற்றும் நம்பகத்தன்மையை உறுதி செய்கிறது. இந்தத் தொடர் வலுவான பொறியியலை வழங்குகிறது, இது திறமையான மற்றும் நம்பகமான நீர் பம்ப் தீர்வுகளுக்கு சிறந்த தேர்வாக அமைகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஷாங்காய் கிரீடங்கள் பம்ப் உற்பத்தி நிறுவனம், லிமிடெட் உயர்தர நீர் விசையியக்கக் குழாய்களை வழங்குகிறது. எங்கள் வார்ப்பிரும்பு கிடைமட்ட பைப்லைன் பம்ப் ஐ.எஸ்.டபிள்யூ தொடர் குழாய் மையவிலக்கு பம்ப், ஐ.எஸ்.ஓ 2858 மற்றும் ஜே.பி.

● ISW:தொழில்துறை/நகராட்சி பயன்பாட்டிற்கு 80ºC வரை.
● ஐ.ஆர்.டபிள்யூ:சூடான நீருக்கு 120ºC வரை.
● குழு:உயர்-தற்காலிக பயன்பாடுகளுக்கு 240ºC வரை.
● IHW:அரிக்கும் திரவங்களுக்கு, -20ºC முதல் 120ºC வரை.

நம்பகமான நீர் பம்ப் தீர்வுகளுக்கு கிரீடங்கள் பம்ப்.

வேலை நிலைமைகள்

1. இன்லெட் அழுத்தம் ≤1.0MPA, அல்லது பம்ப் சிஸ்டம் அதிகபட்ச வேலை அழுத்தம் ≤1.6MPA, பம்ப் இன்லெட் அழுத்தம் + பம்ப் ஹெட் ≤1.6MPA, பம்ப் நிலையான அழுத்தம் சோதனை அழுத்தம்: 2.5MPA. பம்ப் சிஸ்டம் வேலை அழுத்தம் 1.6MPA ஐ விட அதிகமாக உள்ளது, நீங்கள் வரிசையில் குறிப்பிட வேண்டும்.
2. சுற்றுப்புற வெப்பநிலை <40ºC, உறவினர் ஈரப்பதம் <95%.
3. ஊடகங்களின் திட துகள் அளவு 0.1%, துகள் விட்டம் <0.2 மிமீ தாண்டக்கூடாது.

முக்கிய விவரக்குறிப்பு

மாதிரி	சக்தி		ஓட்டம்	தலை	குழாய் அளவு
மாதிரி	கிலோவாட்	ஹெச்பி	எம் 3/ம	m	அங்குலம்	மிமீ
40-125	1.1	1.5	6.3	20	1.5	40
40-125 அ	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160 அ	1.5	2	5.9	28	1.5	40
40-160 பி	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200 அ	3	4	5.9	44	1.5	40
40-200 பி	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250 அ	5.5	7.5	5.9	70	1.5	40
40-250 பி	4	5.5	5.5	60	1.5	40
40-125 (i)	1.5	2	12.5	20	1.5	40
40-125 (i) அ	1.1	1.5	11	16	1.5	40
40-160 (i)	3	4	12.5	32	1.5	40
40-160 (i) அ	2.2	3	11.7	28	1.5	40
40-200 (i) ஆ	3	4	10.6	36	1.5	40
40-250 (i)	11	15	12.5	80	1.5	40
40-250 (i) அ	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125 அ	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160 அ	2.2	3	11.7	28	2	50
50-160 பி	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200 அ	4	5.5	11.7	44	2	50
50-200 பி	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250 அ	7.5	10	11.6	70	2	50
50-100 (i)	1.5	2	25	12.5	2	50
50-100 (i) அ	1.1	1.5	22.3	10	2	50
50-125 (i)	3	4	25	20	2	50
50-125 (i) அ	2.2	3	22.3	16	2	50
50-160 (i)	4	5.5	25	32	2	50
50-160 (i) அ	4	5.5	23.4	28	2	50
50-160 (i) ஆ	3	4	21.6	24	2	50
50-200 (i)	7.5	10	25	50	2	50
50-200 (i) அ	7.5	10	23.5	44	2	50
50-200 (i) ஆ	5.5	7.5	21.8	38	2	50
50-250 (i)	15	20	25	80	2	50
50-250 (i) அ	11	15	23.4	70	2	50
50-250 (i) ஆ	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100 அ	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125 அ	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160 அ	4	5.5	23.4	28	2.5	65
65-160 பி	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200 அ	7.5	10	23.5	44	2.5	65
65-200 பி	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250 அ	11	15	23.4	70	2.5	65
65-250 பி	11	15	21.6	60	2.5	65
65-315 அ	22	30	23.7	113	2.5	65
65-315 பி	18.5	25	22.5	101	2.5	65
65-100 (i)	3	4	50	12.5	2.5	65
65-100 (i) அ	2.2	3	44.7	10	2.5	65
65-125 (i)	5.5	7.5	50	20	2.5	65
65-125 (i) அ	4	5.5	45	16	2.5	65
65-160 (i)	7.5	10	50	32	2.5	65
65-160 (i) அ	7.5	10	46.7	28	2.5	65
65-160 (i) ஆ	5.5	7.5	43.4	24	2.5	65
65-200 (i)	15	20	50	50	2.5	65
65-200 (i) அ	11	15	47	44	2.5	65
65-200 (i) ஆ	7.5	10	43.3	38	2.5	65
65-250 (i)	22	30	50	80	2.5	65
65-250 (i) அ	18.5	25	46.7	70	2.5	65
65-250 (i) ஆ	15	20	43.3	60	2.5	65
65-315 (i) அ	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100 அ	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125 அ	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160 அ	7.5	10	46.7	28	3	80
80-160 பி	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200 அ	11	15	47	44	3	80
80-200 பி	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250 அ	18.5	25	46.7	70	3	80
80-250 பி	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315 அ	30	40	46.5	110	3	80
80-315 பி	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350 அ	45	60	44.5	142	3	80
80-350 பி	37	50	41	135	3	80
80-100 (i)	5.5	7.5	100	12.5	3	80
80-100 (i) அ	4	5.5	89	10	3	80
80-125 (i)	11	15	100	20	3	80
80-125 (i) அ	7.5	10	89	16	3	80
80-160 (i)	15	20	100	32	3	80
80-160 (i) அ	11	15	93.5	28	3	80
80-200 (i)	22	30	100	50	3	80
80-200 (i) அ	18.5	25	93.5	44	3	80
80-200 (i) ஆ	15	20	87	38	3	80
80-250 (i)	37	50	100	80	3	80
80-250 (i) அ	30	40	93.5	70	3	80
80-250 (i) ஆ	30	40	87	60	3	80
80-315 (i)	75	100	100	125	3	80
80-315 (i) அ	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100 அ	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125 அ	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160 அ	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200 அ	18.5	25	93.5	44	4	100
100-200 பி	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250 அ	30	40	93.5	70	4	100
100-250 பி	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315 அ	55	75	95	113	4	100
100-315 பி	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350 அ	75	100	88	142	4	100
100-350 பி	55	75	80	135	4	100
100-100 (i)	11	15	160	12.5	4	100
100-125 (i)	15	20	160	20	4	100
100-125 (i) அ	11	15	140	17	4	100
100-160 (i)	22	30	160	32	4	100
100-160 (i) அ	18.5	25	140	28	4	100
100-200 (i)	37	50	160	50	4	100
100-200 (i) அ	30	40	140	45	4	100
100-200 (i) ஆ	22	30	100	40	4	100
100-250 (i)	55	75	160	80	4	100
100-250 (i) அ	45	60	140	72	4	100
100-250 (i) ஆ	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100 அ	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125 அ	11	15	143	16	5	125
125-160 அ	18.5	25	150	28	5	125
125-160 பி	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200 அ	30	40	150	44	5	125
125-200 பி	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160 அ	18.5	25	150	28	6	150
150-160 பி	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200 அ	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250 அ	55	75	150	70	6	150
150-250 பி	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350 அ	90	120	150	142	6	150
150-350 பி	75	100	140	135	6	150
150-250 (i)	75	100	200	80	6	150
150-250 (i) அ	55	75	187	70	6	150
150-250 (i) ஆ	45	60	173	60	6	150
150-315 (i)	110	150	200	125	6	150
150-315 (i) அ	90	120	187	110	6	150
150-315 (i) ஆ	75	100	173	95	6	150
125-200 பி	22	30	138	37.5	5	125
125-250 அ	45	60	150	70	5	125
125-250 பி	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315 அ	75	100	150	110	5	125
125-315 பி	75	100	143	100	5	125
125-315 சி	55	75	134	88	5	125
150-125 அ	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200 அ	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250 அ	15	20	147	17	6	150
150-250 பி	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315 அ	22	30	150	28	6	150
150-315 பி	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400 அ	37	50	187	44	6	150
150-400 பி	30	40	174	38	6	150
150-315 (பி)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200 அ	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250 அ	15	20	184.4	17	8	200
200-250 பி	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315 அ	22	30	187	28	8	200
200-315 பி	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400 அ	37	50	187	44	8	200
200-400 பி	30	40	174	38	8	200
200-200 (i)	22	30	400	12.5	8	200
200-250 (i)	30	40	400	20	8	200
200-250 (i) அ	22	30	358	16	8	200
200-315 (i)	55	75	400	32	8	200
200-315 (i) அ	45	60	374	28	8	200
200-315 (i) ஆ	37	50	346	24	8	200
200-400 (i)	75	100	400	50	8	200
200-400 (i) அ	75	100	374	44	8	200
200-400 (i) ஆ	55	75	346	38	8	200
200-400 (i) சி	45	60	320	32	8	200
250-400	110	150	500	50	10	250

அம்சம் மற்றும் பயன்பாடு

● கிடைமட்ட அமைப்பு ஒரு சிறிய வடிவமைப்பை உறுதி செய்கிறது, குறைந்தபட்ச நிறுவல் இடம் தேவைப்படுகிறது மற்றும் நேர்த்தியான தோற்றத்தை அளிக்கிறது.
● இன்லெட் மற்றும் கடையின் வடிவமைப்பு: இன்லெட் போர்ட் கிடைமட்டமாக இருக்கும், கடையின் துறைமுகம் செங்குத்தாக மேல்நோக்கி நிலைநிறுத்தப்பட்டு, குழாய் தளவமைப்பு மற்றும் நிறுவலை எளிதாக்குகிறது.
The பம்ப் அதிக செறிவூட்டலுடன் இயங்குகிறது, நிலைத்தன்மை மற்றும் குறைந்த சத்தத்தை வழங்குகிறது.
Car சிலிக்கான் கார்பைடு போன்ற உடைகள்-எதிர்ப்பு பொருட்களிலிருந்து தயாரிக்கப்பட்ட இயந்திர முத்திரையுடன் பொருத்தப்பட்ட, நம்பகமான, கசிவு இல்லாத செயல்பாட்டை உறுதிசெய்கிறது, சிமென்ட் கார்பைட்டின் தண்டு முத்திரையுடன்.
● இது பராமரிப்புக்கு வசதியானது. குழாயை அகற்ற வேண்டிய அவசியமில்லை. பராமரிப்புக்காக பம்ப் கவர் நட்டு மற்றும் மோட்டார் மற்றும் டிரான்ஸ்மிஷன் கூறுகளை அகற்றவும்.

வார்ப்பிரும்பு கிடைமட்ட பைப்லைன் பம்ப் ஐ.எஸ்.டபிள்யூ செங்குத்து குழாய் மையவிலக்கு பம்ப் சுத்தமான நீர் மற்றும் பிற திரவங்களை ஒத்த உடல் மற்றும் வேதியியல் பண்புகளுடன் கொண்டு செல்வதற்காக வடிவமைக்கப்பட்டுள்ளது. இது பின்வரும் பயன்பாடுகளுக்கு ஏற்றது:

● தொழில்துறை நீர் வழங்கல்
● நகர்ப்புற நீர் வழங்கல் மற்றும் வடிகால்
● உயரமான கட்டிட நீர் அழுத்தம் அதிகரிக்கும்
● தீ-சண்டை அழுத்தம் அதிகரிக்கும்
● தோட்ட நீர்ப்பாசனம்
● HVAC குளிர்பதன சுழற்சி
● குளியலறை சூடான மற்றும் குளிர்ந்த நீர் சுழற்சி அழுத்தம் அதிகரிக்கும்
● நீண்ட தூர போக்குவரத்து
● உபகரணங்கள் ஒருங்கிணைப்பு
